ポテンショメーター(Potentiometer)、和名は可変抵抗器。
抵抗器ではあるが、意図的に抵抗値を可変できるもの。
ポッドと、トが濁音になるのは間違いです。
まずはポットをバラしてみましょう。

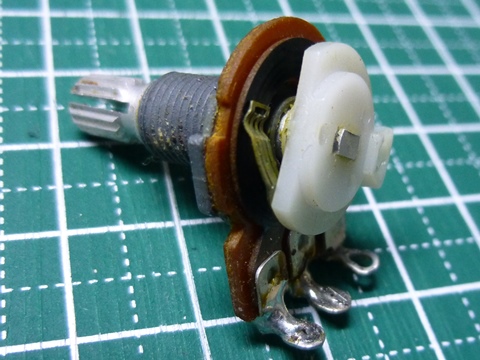

裏ケースを外すとこんな感じです。
シャフトを回すと白い樹脂が連動し、そこに固定された金色の端子が一緒に回ります。
この金色の端子が摺動子です。

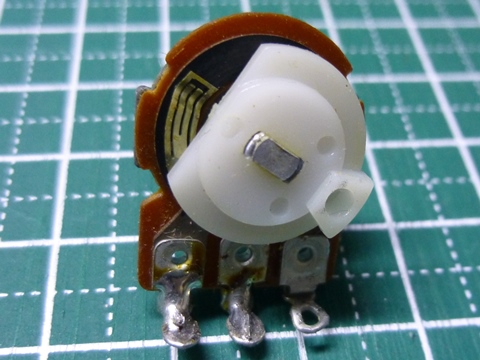

後ろから見てみましょう、
摺動子が黒い円形の部分にあたっています。この黒い部分が抵抗になります。
抵抗の上を摺動子が滑って行く感じです。

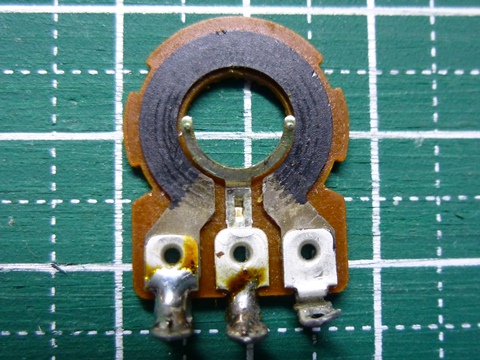

カーボンの黒い抵抗を取り出すとこんな感じです。
摺動子が擦れた跡がありますね。
さて、ポットには通常3つの端子がありますが、

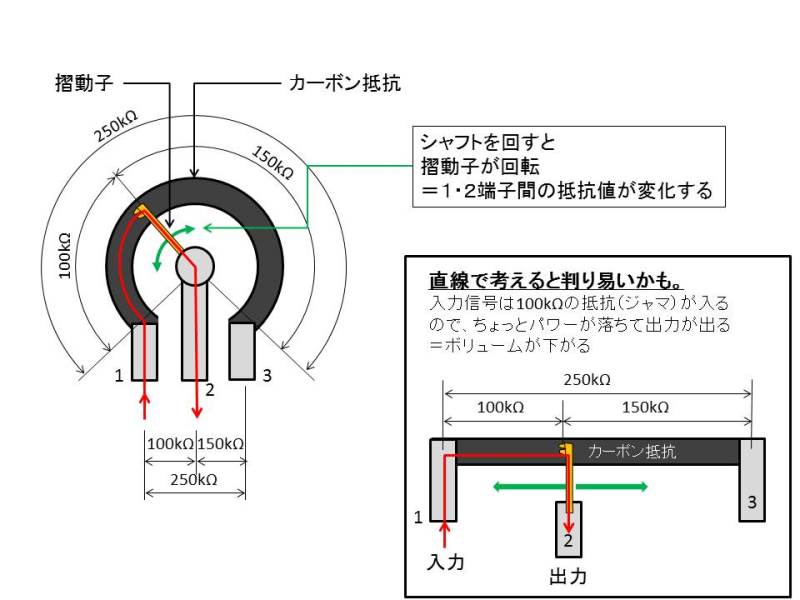

それぞれの役割と、シャフトを回転した時の動きを絵にしてみました。
上のカーボンの写真と照らし合わせると判り易いと思います。
まずは概念みたいなもの

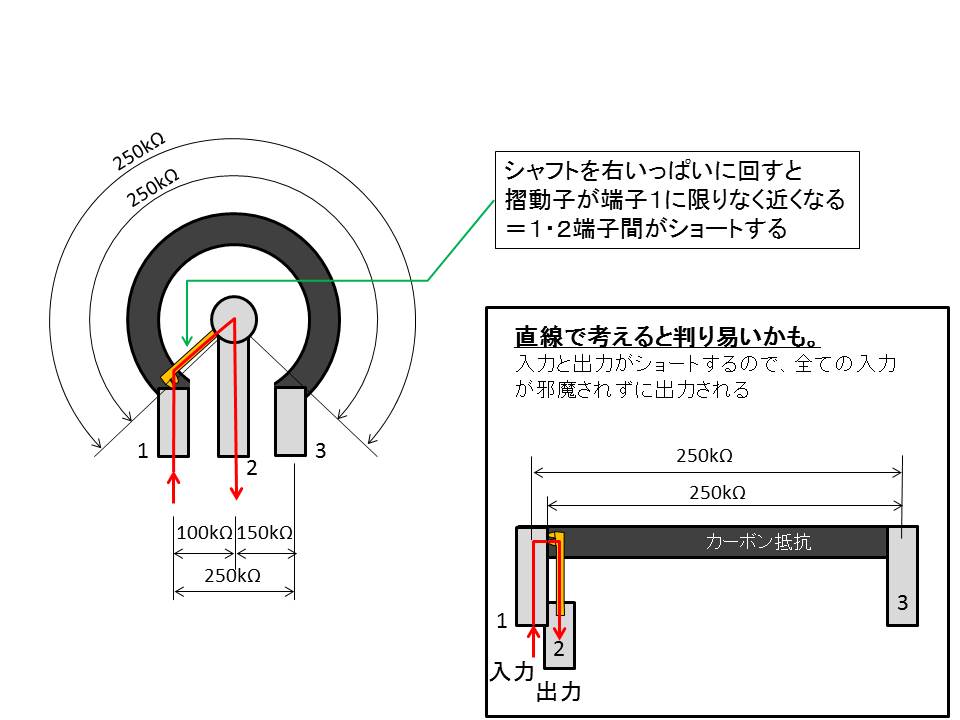

ボリュームMAXの状態。要は、入ってきた信号を全て通してあげる。

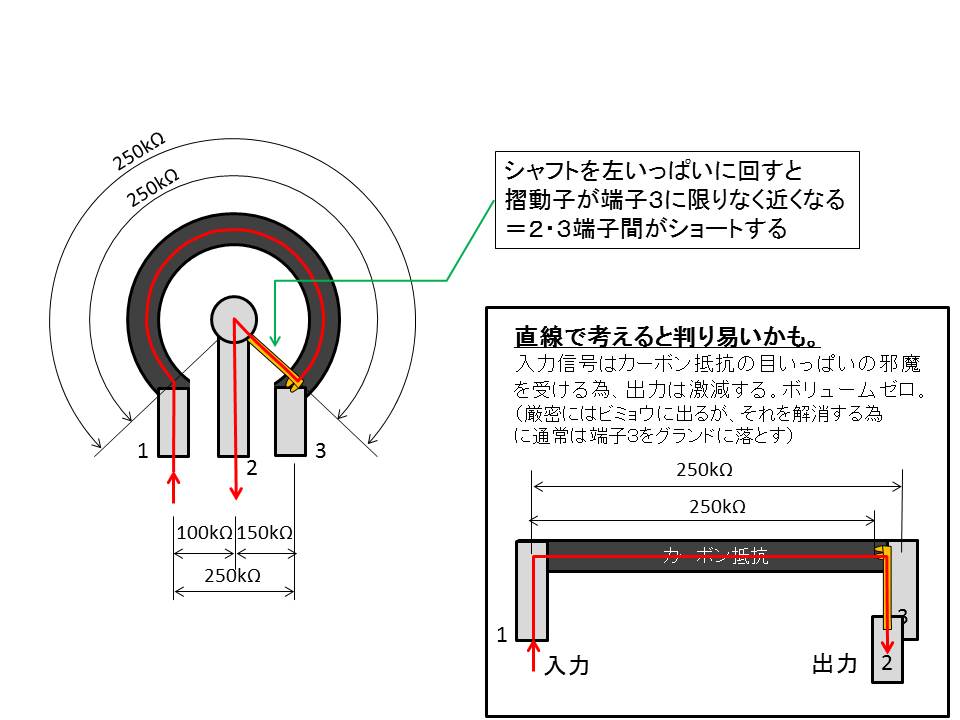

ボリュームゼロの状態。全力で信号の通りを邪魔している。

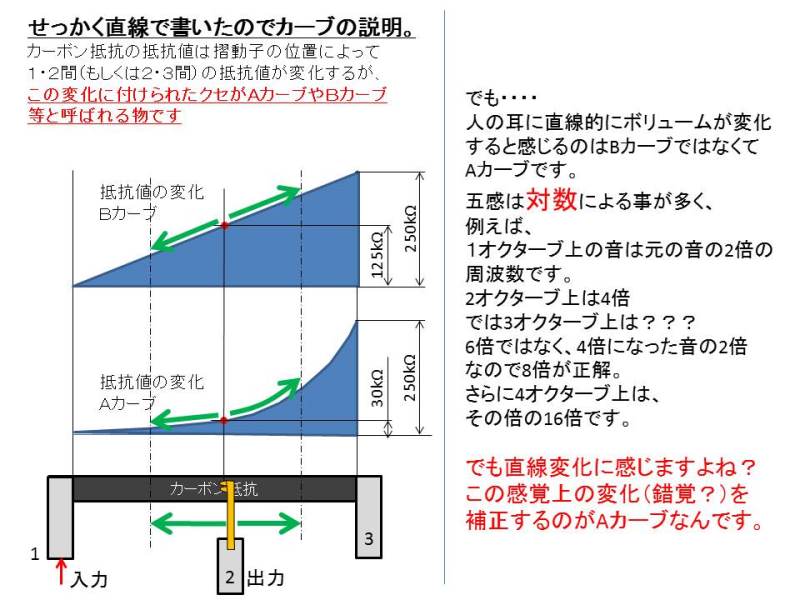

せっかくなのでカーブについて説明。
構造が少し見えたところで。
良く言うボリュームの「ガリ」。これはボリュームなりトーンなりを回した時に
「ガサガサ」って言ったり、音が途切れる現象です。
原因としては、上図の摺動子の汚れ。汚れのせいで電気が通らない。
それは表面の酸化であったり、たまったホコリであったり。場合によってはカーボン側の酸化被膜も。
接点復活材で直す
本当に一時的な対処です。例えばライヴ直前に発覚して、今すぐなんとかしなきゃ!
って時はとりあえず有効ですが、すぐにダメになります。
分解して直す
ポットのケースは、たいがいツメ4つくらいで押さえこんでいます。この爪を真っ直ぐに
伸ばせば分解はできます。が、この爪は伸ばしたり曲げたりを3回もやると折れます。
素材の劣化や曲げ方によっては一発で折れる事もあります。だから、これはやらないで下さい。
結局は、ダメになったら交換!これが一番です!
