ハイフレットで親指をネック裏で立てるオーナーさんのプレースタイルには、1弦側ホーンが長すぎて当たってしまう。 ホーンをカットしてしまうという大胆な改造を実施。併せて、VanHalen流のキルスイッチも取付け |
||

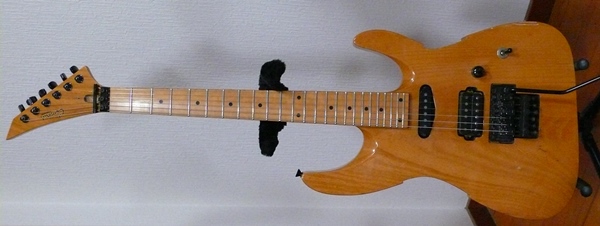

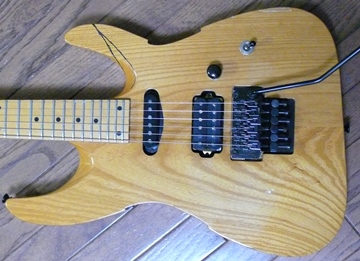

 これが元の状態。  PC上でシミュレーションをして決定した形状  そして完成状態。 |
||
 |

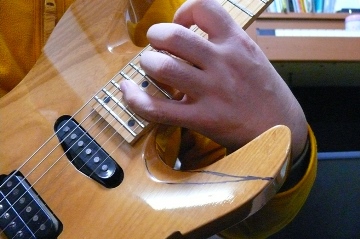

確認すると、こういう状態らしい。 なるほど、納得。 6弦側のホーンも長いことから、長いホーンを特徴として デザインしたのであろう。 |
|
 |

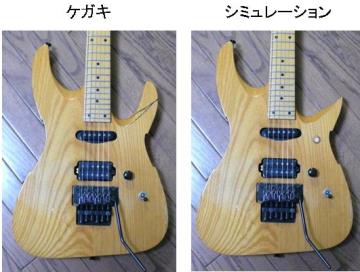

カットに関しては全体のデザインやオーナーさんの好みも考慮し、 5回ほどPCでシミュレーションをして決めた。 いかにもカットしました～って感じにならず、最初からこのデザインだと 主張出来る様に気を配ってます。 オーナーさんは北海道の方。 Eメールが普通の通信手段となった現代でなければ、 イメージ合わせにはもっと苦労したと思う。 |
|
 |
ボディにアウトラインを書き込む。 | |
 |
 |

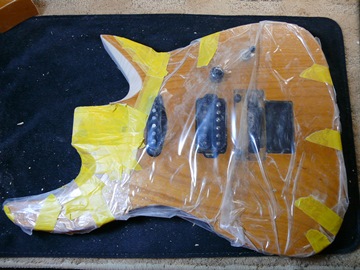

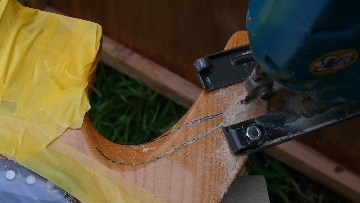

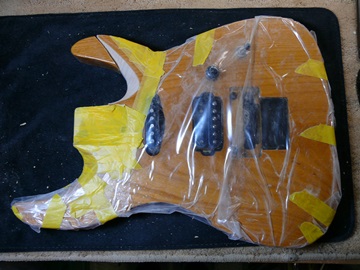

隙間からゴミが入らない様、 ビニールを使って完全にカバー。 そしてジグソーで粗くカットする。 カット端材は記念に贈った。 |
 |
 |

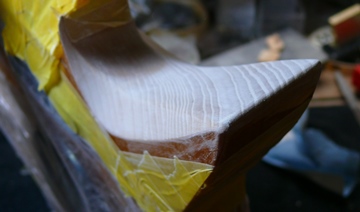

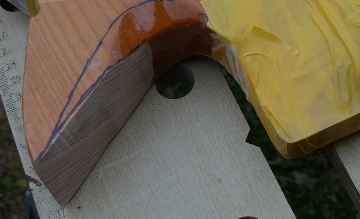

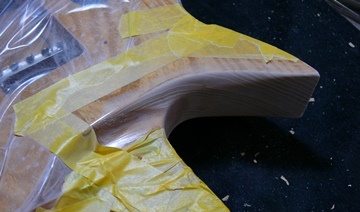

ベルトサンダーで切断面を きれいに均す。 |
 |
 |

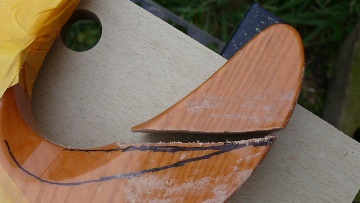

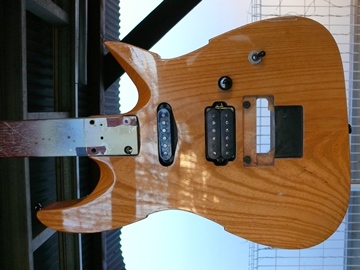

比較するとこんな感じ。 |
 |
 |

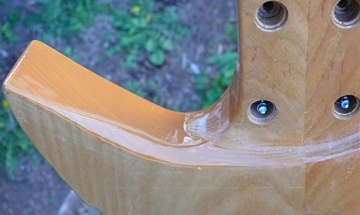

元々のヒールカットの流れも きちんと組み入れなければ 最初からのデザインだと 主張できない。 丁寧に木地処理をした |
 |
写真は1枚しか残していないが、何度か色合わせをしながら 「完璧に判らない」と言うのは無理だが、この写真くらいの見方であれば 自然に仕上がったのではないだろうか。 |
|
 |
 |

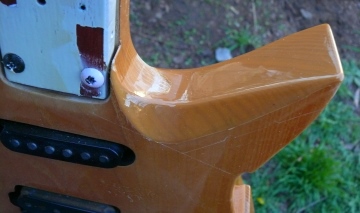

拡大するとこんな仕上がり。 |
 |
 |

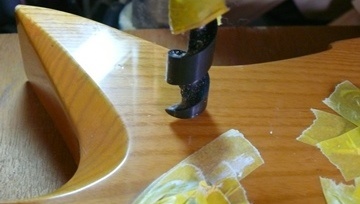

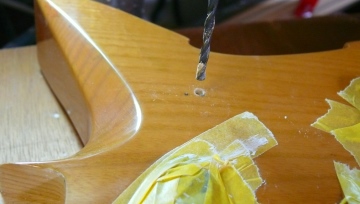

ここからはキルスイッチの 取付け。 基準となる下穴を貫通させ、 ボディトップ側のΦ19㎜を 深さ７・８mm程度空ける。 あとは裏から攻めるので この深さで充分。 |
 |
 |

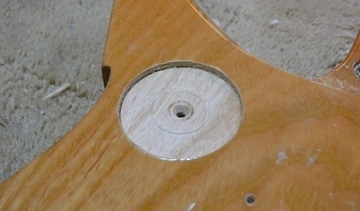

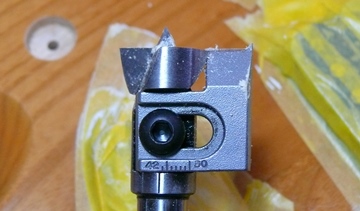

新兵器、Φ41～Φ50㎜まで 自在に空けられるドリルで 裏蓋の深さ分だけ掘り込む。 こういう時は絶対に歯を垂直に 当てる必要があるので、 ボール盤の出番になる |
 |
 |

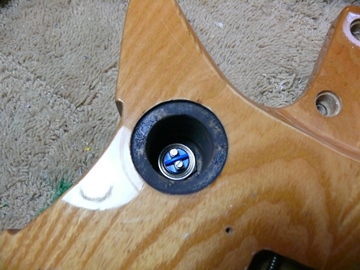

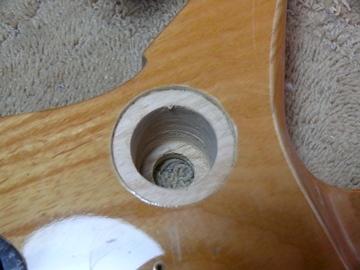

同じ新兵器で、スイッチが収まる 径で掘っていく。 深さを間違えない様に注意！ うっかり貫通しようものなら ギターそのものがダメになって しまうからだ。 そしてノイズ対策の導電塗料を 塗布する |
 |
 |

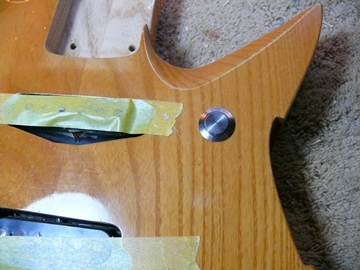

スイッチを取り付けた状態。 良い感じですね。 この後、裏蓋を作り、配線をして 仕上げていく。 |

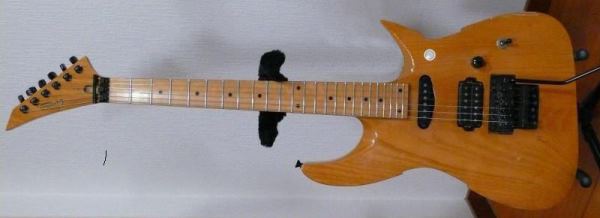

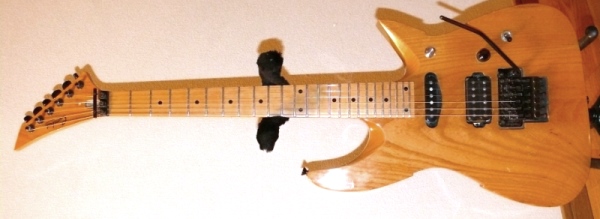

そして改めて完成状態です。 |
||
|
||
