Broadcasterのピックガード、54年までのテレキャスターを含め、フェノール樹脂による1.5mm厚の黒
という話はそこそこ知られていると思う。
ここではさらに突っ込んだ内容を盛り込んで行きたい。
Broadcaster〜54Telecasterのいわゆるブラックガード時代、 前述の通り、黒くて薄いピックガードが使われている。 詳細は以下の通りである。恐らく初めて知る内容もあるのではないだろうか? (参考文献:The Blackguard) |
|
厚み | 1/16インチ=1.5875mm。通称1.5mmと言われているが若干厚い |
色 | 黒。但し、ごく初期のEsquire時代には黒ボディ+白ピックガードの物がある! |
材質 | 主にフェノライトシート。現状で近い材質は紙フェノールと思う。 塗装のエッジから茶色のフェノライトシートが顔を見せている写真がある。 元々電子機器メーカーのレオフェンダーなので、プリント基板に使われた紙フェノール 材を黒く塗って使用したと思われる。 |
製作 工程 |
@バンドソーでラフカット A形に成型 B穴あけと皿もみ Cサンディング Dラッカー塗装(クリアの場合と黒の場合がある) E仕上げ研ぎ F磨き |
他 | 裏面に5インチの丸い未塗装がある。おそらく、5インチの丸い台に置いて塗装をした跡 と思われる |

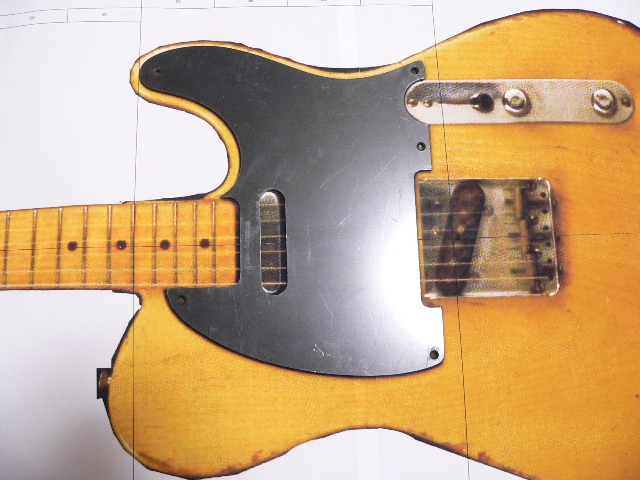

さらに、等身大ポスターを作製して判った事がある。
現行販売されている、いわゆるヴィンテージテレキャスター用のピックガードを当ててみる。
外形はほぼ同一であるが、致命的な箇所に違いがある!

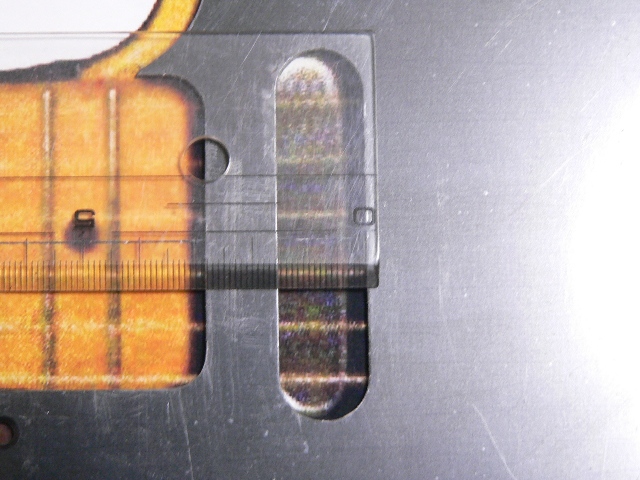

なんと、ネックの仕込み位置とピックアップが3mm近く違う!
間違いかと思い、現行テレキャスターや出来る限りの54年以前の物とを比較したが、確かに違う。
何が影響するか!
ブリッジの位置が同じでネックの仕込み位置が遠くなった。
→ブリッジの駒が3mm程度ネック寄りになる
→駒からストリングホールが遠くなる
→テンションが緩くなる→音がゆるめになる!
つまり、現行のヴィンテージテレキャスターはいくらカスタムショップがリアルに作っていても
大事な音の要素を再現していないことになる!これって大発見じゃない??

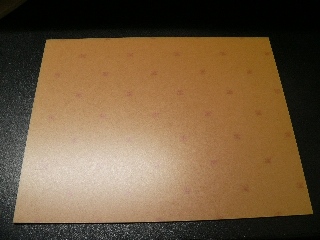

プリント基板用紙フェノール材。200×250mm、1.6mm厚 松下製です。 ちなみに 表面のNマークはナショナルのNで、 Nが読める方向が反りに強い方向を表す と、昔教わったと思いましたが、よく覚えていません。 |
|

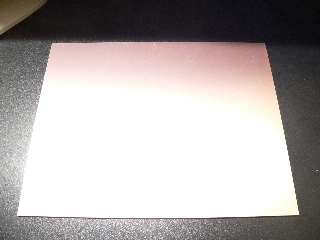

裏面はプリント基板なので銅箔でビッシリ。 当然ですなww |
|

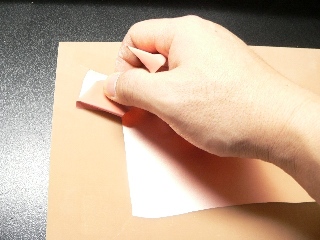

でも銅箔はちょっとコツを知るとペロペロっと剥げます。 力は必要ですが、面白いように剥げる。 |
|

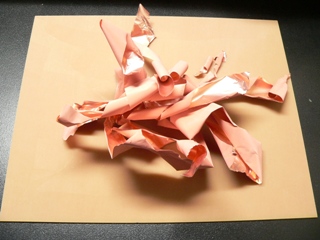

剥げました。 この銅箔はシールド等に使えそうなので取っておきます。 ちなみに銅の厚さは業界標準の35μ。 0.035mmです。 なので残った板厚は1.565mm |
|

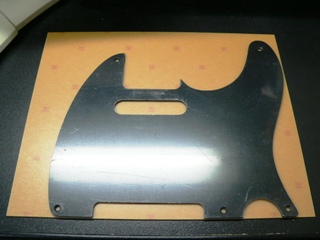

既存のピックガードを当てて線を引くと | |

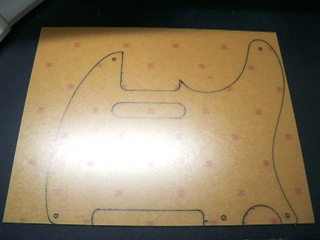

こんな感じです。ただ、 ●ネックジョイント位置 ●フロントPU位置 ●ネックポケットの右のトンガリ は補正が必要。 |
|
