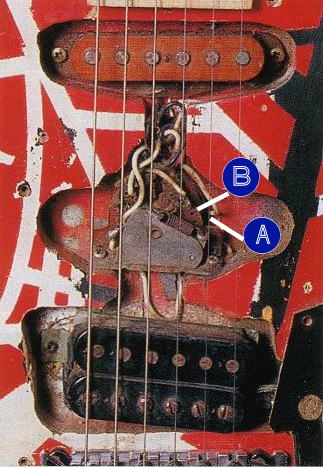

左はエディの実機。 このコーナーではこのピックアップセレクターの配線を 再現してみたいと思う。 ここをいい加減にしたくは無いし、逆に適当にネジって 本物らしく仕上げるのも意外と難しいかもしれない。 もちろん、機能しないスイッチと言うのは明白であり、 実際にノブが狭い所に押し付けられているので 使用できる状況ではない。 AとBは後述。 |
|

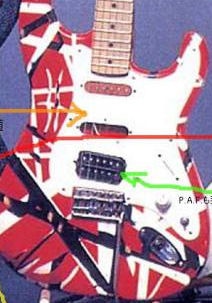

@もともとフランケンが赤くなった初期は、リネンフェノールの ピックアップがピックガードに乗った状態 Aエディは配線すればピックアップは生きていると証言している Bピックアップセレクターのツマミは見当たらないがボリュームが ノブ無し含めて2つある。 フロントPUが生きていたとしたら、2VOL仕様しか考えられない。 と言う事は、 フロントピックアップの配線長はポットまで 届く長さがあったはずだ! と言う事だ。 |
|
すると配線長はこうなる。 センターピックアップ(テレキャス用)が付いていた後も配線したとし、 また、最終的にポットからセレクターに付け変えたとして、 セレクターに対して然るべきポジションに配線。 センター用配線もも付けた。 セレクターのトーン用への渡し配線も必要! 要は、セレクターつきで配線してあった物から、センターPUやらナニやら外したらこの線が残るはずだという状態。 リヤピックアップのみにした際、この余った配線をクチャクチャにして キャビティに詰め込んだというプロセスを再現すれば、正確なコピー ができるはずである。 |
|

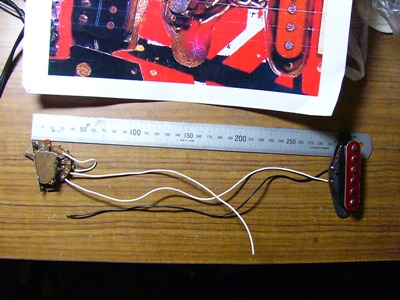

フロントピックアップ用は260mm。 アースはちょっと短めで200mm位 |
|

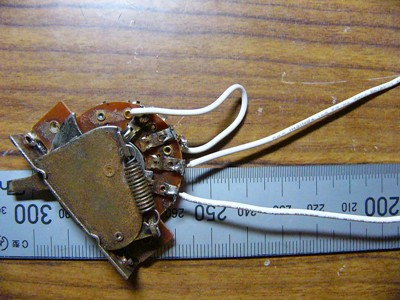

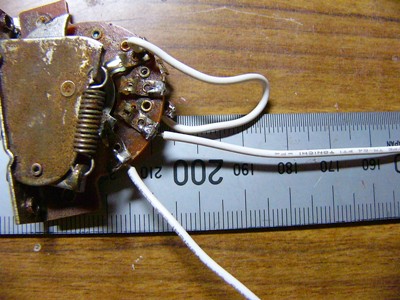

センターピックアップ用の配線長は210mm 固体によって差があると思うが、だいたいそんなもんだろう。 実配線をする訳ではないのでフィーリング重視。。 |
|

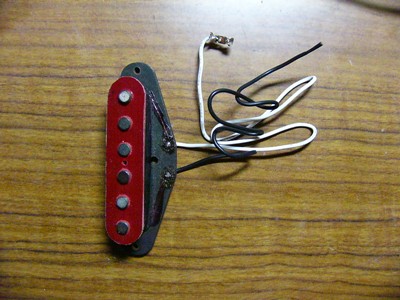

セレクターから半田を外すのではなく、端子をもぎ取って(!) フロントピックアップの配線を写真を参考にクルクル丸めた。 上に向いた白い線に端子が残っている。 このページ最初の写真でBの位置にフロントピックアップの線を付ける 端子がなく、ケーブルに端子がついたままAの位置に転がっているのが判る。 |
|

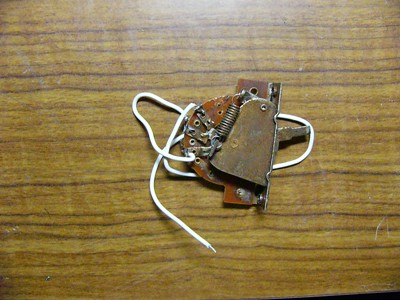

セレクター側の処理。 外れた端子も再現しています。 写真を良く見ると、セレクターノブを迂回しているのは、端子位置から してセンターピックアップ用の線と思われるので、こうなる。 |
|

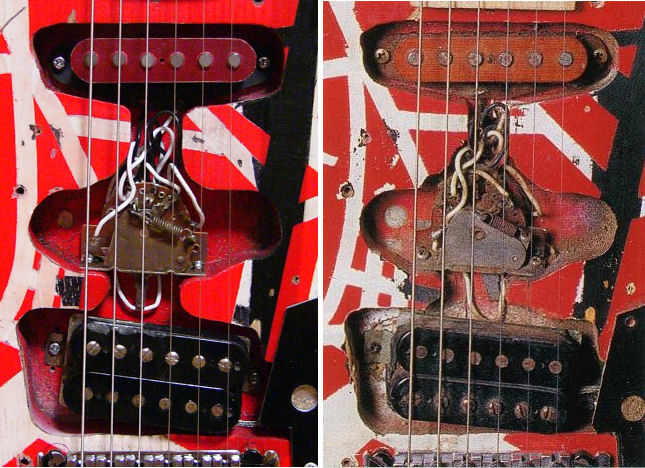

左が私の試作機、右がエディの実機。 ワイヤーが綺麗すぎるが、配置はほぼ完ぺき! 余った線はセレクターの下に押し込むようにすると同じ雰囲気になる。 ちなみに、こちらはフランケン試作機なので、 リヤピックアップ上の黒いストライプ忘れと、リヤピックアップの調整ネジ位置が上下逆なのは承知です |
