フランケンはストラップ用エンドピンの変わりにヒートンを使っている。今回フランケン作成にあたり、
ザ・ギターマンに掲載されていたフランケンレプリカの実測値 「外形23.8mm、太さ4.7mm」
に従って、ホームセンターに売っていた#14のヒートンを準備した。
これは、外周24.5mm、太さ4.7mmなのでちょっと加工すればバッチリ!の予定だった。

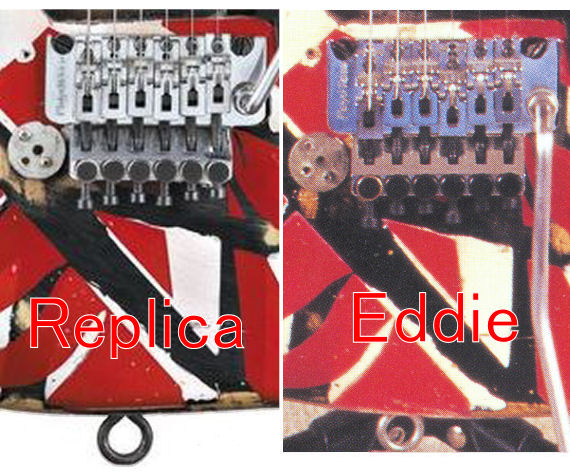

しかし、1997年のエディ本人機を詳細に調査したところ、
エディのフランケンは、レプリカよりもヒートンが小さい事が判明。
では何を使うのが良いか?
では、寸法はどのくらいか? いつもの写真拡大で逆算する手法で計測すると、 外径19.0mm、線径φ4.5mmになる。 |
|

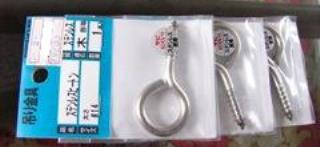

こちらがフランケンレプリカに近い、(株)大里製の【#14】。 サイズは、 外径:φ24.5mm(+5.5mm) 太さ:φ4.7mm(+0.2mm) なお、寸法の後ろのカッコ内はエディ機との寸法差 |
|

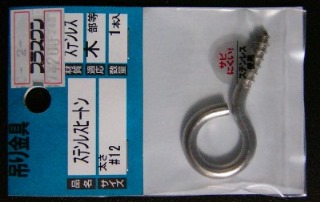

同じ大里製の【#12】 サイズは、 外径:φ23.0mm (+4mm) 太さ:φ4.4mm (-0.1mm) ちょっとだけ小振り。 大里(ダイリ)のHPは http://www.ohsato-web.co.jp/ ネットショップは、http://neji-navi.nsf.jp/ |
|

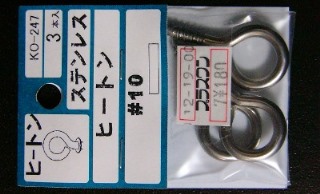

さらに大里製の【#10】 サイズは。 外径:φ20.0mm (+1mm) 太さ:φ3.9mm (-0.6mm) 太さはちょっと違うが、このあたりが良いと思う。 ちなみに、この下の【#8】は、外径:φ16mm、太さ:φ3.3mmなので それは無いと思う。 |
|

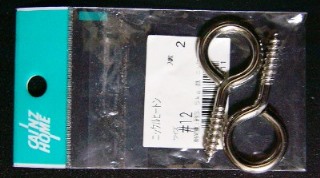

別メーカーのヒートンも確認。 カインズホームのヒートン、#12 |
|

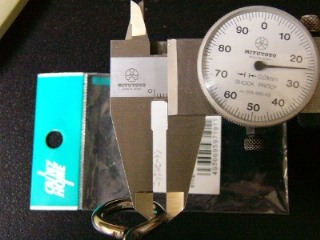

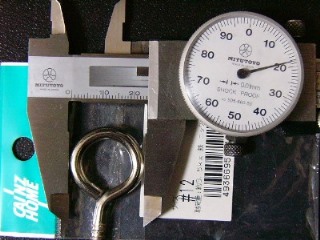

外径は23.2mm | |
太さは4.25mm メーカーによってサイズが違うと思っていたが、 若干の違いだけでおおよそ大里製#12と同じである。 だから、先ほど【#10が良い】と決めたら、どこの物でも#10 であれば大きく違うことはないであろう。 とはいえ色々な会社があるので鵜呑みにしてはいけない。 100円単位の品物なので損を承知で買ってから測るのが良いと思う。 |
|

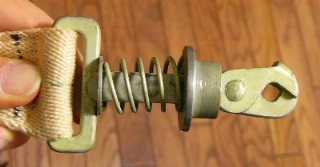

このヒートンに、エディの爆撃機ストラップを付けたらちゃんと付くのか? を調べておかないといけない。 ちなみにこの金具(というかストラップ全体)はエディが愛用したストラップと 全く同じ物。 1942年製の爆撃機機銃兵用腰固定ベルトの本物。 市場に出るのは極めて稀だ! |
|

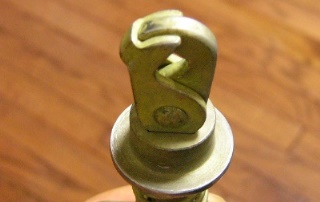

フック部拡大。 | |

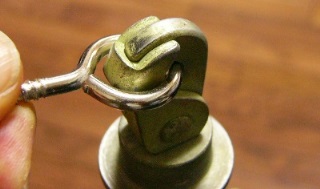

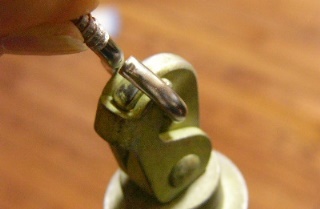

そこに#10をつけた状態。 写真下側の二股になった部分には入らないが、これでも充分ではある。 但し、こじった時がヤバイかもしれない。 |
|

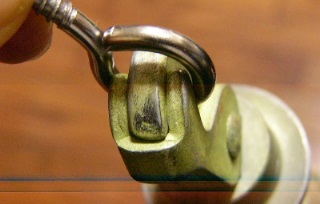

#12をつけたところ。 二股をクリアした。本当は最低でもこの位は欲しい。 |
|
参考に#14をつけたところ。 これだったら文句なし! |
|
きちんとフランケンを作るなら、外径φ19mm、太さφ4.5mmに近い物をつけるべきである。 メーカーにより若干寸法が違うようなので、ピッタリ寸法の合うメーカーに出会うことを願うが、 探す手間も惜しいので#10で外形を調整するのが賢明であろう |
