5150に取り付けられたテンションバー。 フロイドローズのプロトタイプとセットなのだが、 形状としてはステンレスの丸棒になる。 古いテンションバーをいくつか買ってみたが、 そもそもテンションバーがFRT3や4とセットだった ものを買えたのかどうか不安で検証したところ、 やはり太かった。 プロト本体、ロックナットは何とか見つけられるが 当時のテンションバーが一番入手困難かもしれない。 探しても見つからなければ作ることにしたい。 |
|||
画像から逆算するとテンションバーは 左記の寸法となる。 ただ、手元の現物は皆Φ5.0mmだ。 それが断面Dのものでも、丸棒でも。 |
|||

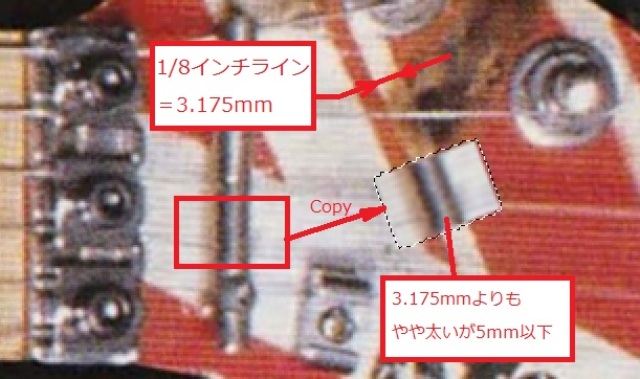

やはり不安は払拭できないので、 画像のテンションバーを切り取り、ラインと重ねた。 1/8ライン(3.175mm)より若干太いが 例えばこれが5mm丸棒だった場合 左の太いラインとの間の赤の半分近く までが棒の幅となってしまう。 Φ5.0では成立しない。 やはりこの時のテンションバーはΦ4.0の丸棒で あろう。 |
|||

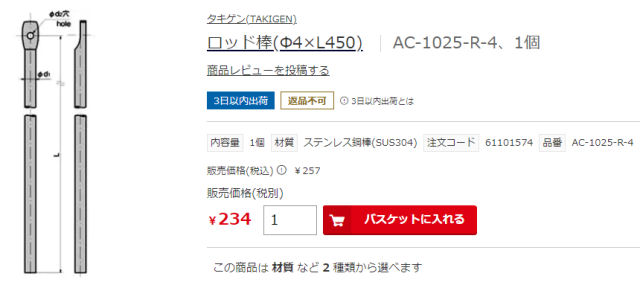

ステンレスの丸棒を買う。 多分、これが一番安いかも。 モ●タロウの通販だ。 |
|||
ただ、このΦ4.0の丸棒のセンターに穴を空ける事が極めて困難である。しかも2つを平行に! プロの工作機械を使えばなんて事はないだろうが・・・この悩みで何か月か作業が止まってしまった・・・ |
|||

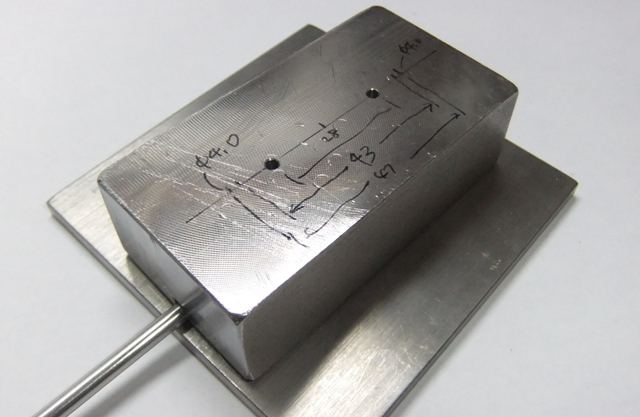

そしてようやくたどり着いたのがこの治具! 底面に□4.0mmのコの字の溝があり、 そこに丸棒を差し込む。 寸法がピッタリなので棒と治具のガタツキが 無く、ギュッとはめ込むので棒はズレたり 回転したりすることは無い。 そして上の穴からΦ2.5mmのドリルを真っ すぐ入れていく。 この穴ガイドは15mmほど深いので、決して ドリルの刃は逃げないし、センターに垂直に 穴を空ける事が可能になる。 なお、後から追加で45.5mmピッチでΦ2.5 の穴を空けた。さらにここも穴あけをすると 左右の長さをカットする目安となる。 |
|||

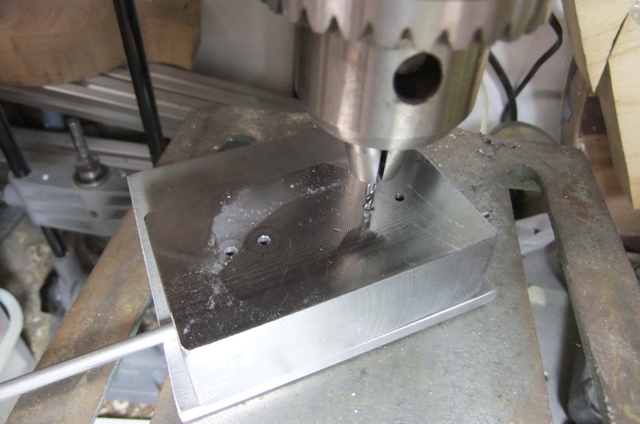

実際にボール盤にかけている様子。 もちろん写真を撮る時は回転させられない。 |
|||

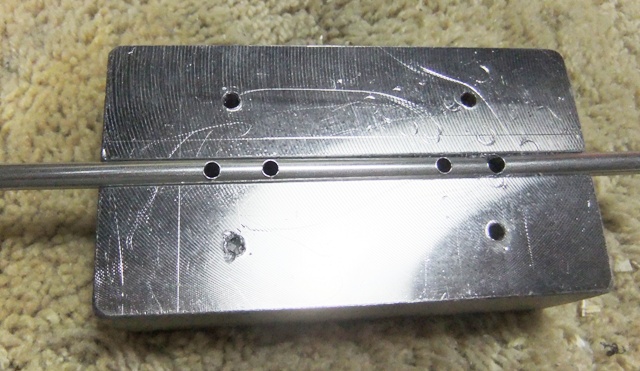

穴を空け終わった状態。 治具をひっくり返した様子。 中央2つがテンションバーのビス用穴。 外側がカット用の穴。 カット用はここで切って、円弧が無くなるまで 削ればきちんと幅が出るので、金ノコで 切って寸法を狙うよりは、遥かに楽だ |
|||

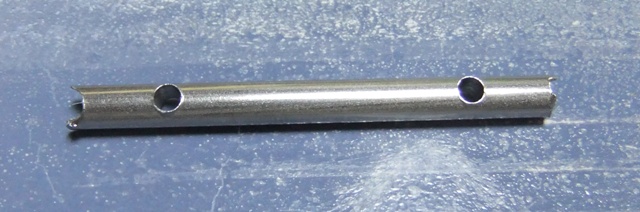

カット穴でカットした状態。 ヤスリで整える |
|||

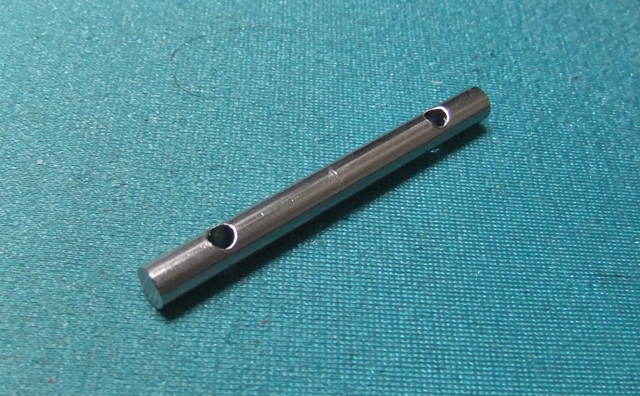

そして出来上がった状態。 あとでもう少し曲げを入れたいと思う |
