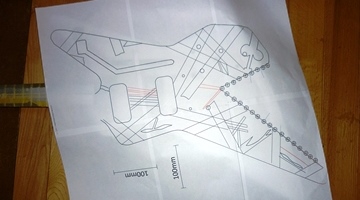

原寸図を印刷し、カーボン紙を挟んでボディに重ねる | |

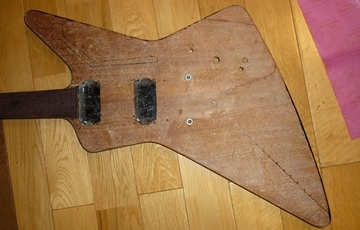

トレース完了、カーボン紙の線は読み取りにくいので 太めのペンで補正。 ベース機にPUセレクターのザグリが無かったので こちらも追記 |
|
エディの実機を見ると、穴が意外と平行に並んでいる。 恐らく、手持ちのドリルではなくボール盤を使用したのではないか? とすると、懐が浅いボール盤の為に一旦仮にカットする。 穴位置に窪みがあるが、2mmのビットで浅くセンターを出している |
|

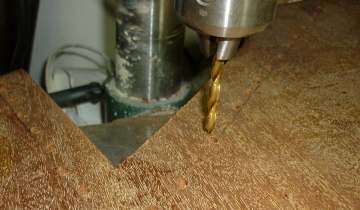

ボール盤で穴あけ中。 貫通させると裏面でエッジの木が裂けるので、ビットが軽く裏面の顔を出す くらいの深さになるよう設定する。 裏返したときに穴位置が判るので、裏面から仕上げの穴あけをすると 裏表とも綺麗に仕上がる。 |
|

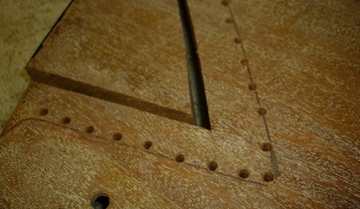

まずは5mmで貫通 | |

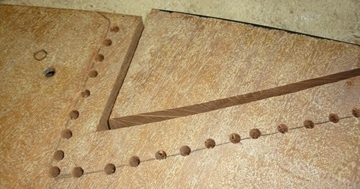

次に7mmで貫通 | |

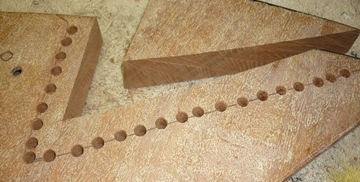

最後の9mm | |

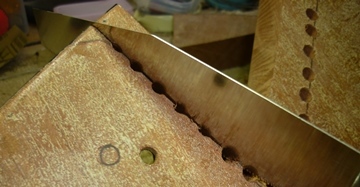

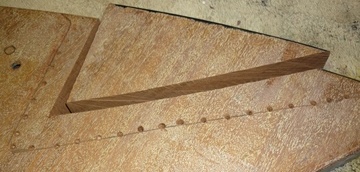

トレースしておいたラインに沿ってカット。 穴が切り取り線みたいになっているので簡単に切れる。 他のカットも一緒にカット。 |
|

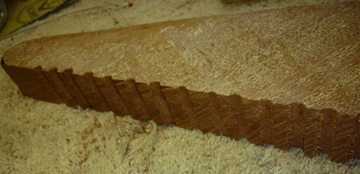

断面。ボール盤を使っただけあって平行になった | |

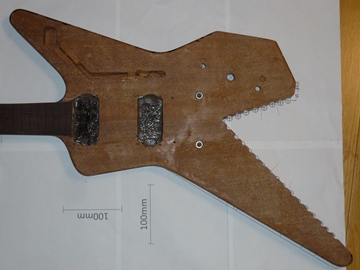

元の原寸大紙に重ねてみる。 さすがにバッチリ合う! PUセレクターのザグリも合わせて空けておいた |
